S13-2500kVA/10kV油浸式变压器

S13 系列油浸配电变压器是市面上应用十分广泛的二级能效节能设备，S13-2500kVA/10kV 这款机型适配工业园区、大型商业配套、乡镇集中配电房等中大型用电场景，能够稳定承载厂区多条生产线、多栋楼宇同步供电的负荷需求。

设备采用高导磁硅钢片铁芯搭配全铜（铝）绕组，电磁结构经过优化设计，运行时自身损耗控制到位，相比老式配电变压器能明显降低长期运行产生的电费支出，适配电网节能改造项目。整体器身经过加固处理，抗短路冲击性能可靠，面对电网瞬时电压波动、负荷突增等工况不易出现内部损伤，长期运行稳定性更强。

S13-2500kVA变压器

整机采用成熟油浸自冷散热结构，满负荷工作时热量散出均匀，不会出现局部过热问题，支持全天不间断连续运行。箱体密封工艺完善，搭配配套吸湿装置，能适应户外台区、半敞开配电室等多种安装环境，有效减少渗油、绕组受潮等常见故障，降低后期运维检修频次。

设备运行静音效果好，输出电压波形平稳，不会对后端精密生产设备、弱电控制系统造成干扰。自带无励磁调压结构，可根据区域电网电压波动灵活调整输出，保障用电设备始终在标准电压区间工作。整机布局简洁规整，吊装、就位操作简单，配套观测油位、温度的直观可视部件，日常巡检方便，整机使用寿命长，是工商业配电、城乡农网改造项目中实用性强、综合成本更低的主流配电设备。

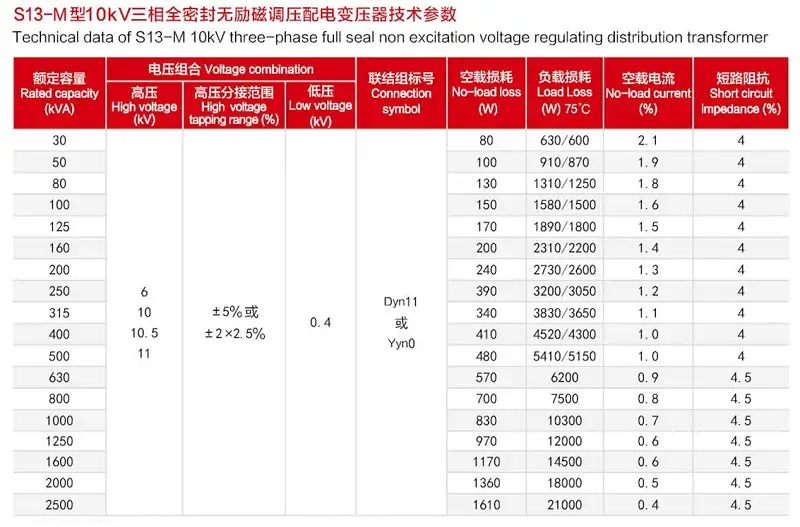

分类	项目	标准参数	执行标准
基础规格	产品型号	S13-2500/10/0.4	GB/T 6451-2015
	额定容量	2500 kVA	—
	相数/频率	三相、50Hz	GB/T 1094.1
	冷却方式	ONAN 油浸自冷	—
	调压方式	无励磁调压	—
	能效等级	二级能效	GB 20052-2024
电压与联结	高压额定电压	10 kV	—
	高压分接范围	±2×2.5%（五档调压）	—
	低压额定电压	0.4 kV	—
	联结组标号	Dyn11（主流），可选Yyn0	—
	绝缘水平（高/低压）	LI75AC35 / LI25AC10	GB/T 1094.3
核心电气性能	空载损耗 P₀	≤ 1.72 kW	GB 20052-2024
	负载损耗 Pₖ（75℃）	≤ 13.9 kW	GB 20052-2024
	空载电流 I₀	≤ 0.50%	GB/T 6451-2015
	短路阻抗 Uₖ	6.0% ± 0.5%	GB/T 6451-2015
	运行噪声	≤ 55 dB(A)	JB/T 10088
温升与绝缘	绕组绝缘等级	A级	—
	绕组温升限值	65 K	GB/T 1094.2
	顶层油温升限值	55 K	GB/T 1094.2
重量与外形尺寸（典型值）	器身重量	约 4850 kg	以实物为准
	绝缘油重量	约 1250 kg
	设备总重量	约 6150 kg
	安装轨距	1070 mm
	外形尺寸（长×宽×高）	约 2550×1720×2500 mm
适配油品	绝缘油型号	25#（高寒可选45#）	—
